Thermopanel V4 Plan
Thermopanel V4 Plan er en panelradiator med innebygd, skjult V4-kobling og helt flatt frontpanel. Den patenterte V4-koblingen er utformet i henhold til svensk standard for kobling under eller på siden, c/c 40 mm. Thermopanel V4 leveres alltid med forhåndsinnstilt og premontert ventilinnsats og premonterte sideplater og topprist. Thermopanel Plan er utformet for optimal varmefordeling i henhold til EN442-1 standarden, og alle modeller Plan er CE-merket. Standard hvit RAL 9016 finish (andre farger er tilgjengelig på forespørsel mot pristillegg). 10 års garanti.
| Teknisk informasjon | |
| Maks driftstemperatur | 110 |
| Konstruksjon | EN442; EN10130 |
| Tilkoblingsmål | M22x1,5 c/c 40mm |
| Trykklasse | PN10 |
| Materiale | Kaldvalset stål |
| Standard farge | Hvit RAL 9016 |
| Tilkoblinger (ETIM) | 88,11 |
| Typer | 11; 21; 22; 33 |
| Høyde [mm] | 300; 400; 500; 600 |
| Bredde [mm] | 400; 700; 900; 1000; 1200; 1300; 1600; 1800; 2000; 2300; 2600; 3000 |

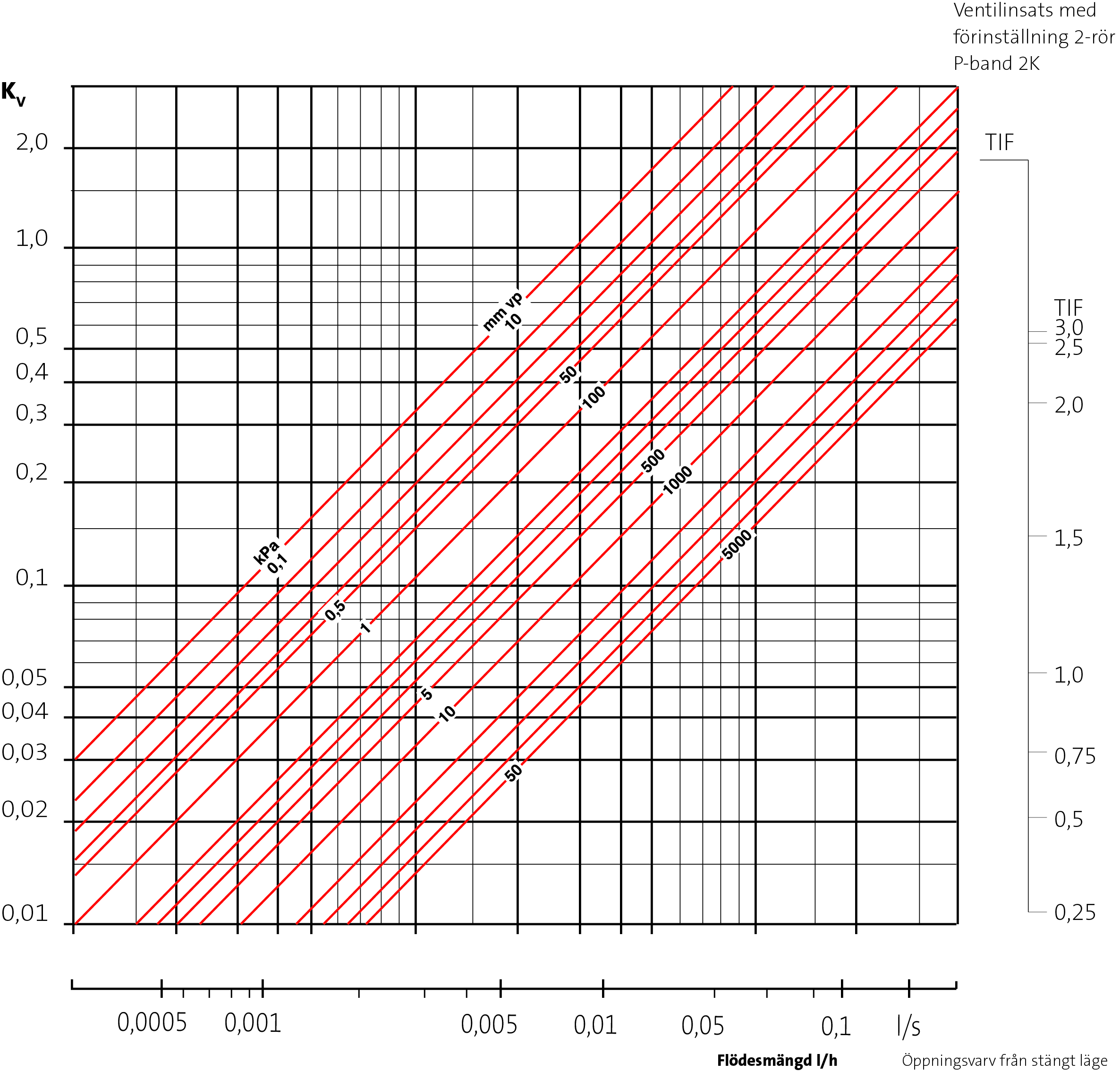

Thermopanel V4 radiator er utstyrt med sveiset skjult ventilarrangement med både bunn- og sidetilkobling. Ventilhuset har forhåndsmontert MMA-innsatstype TIF som kan forrinstillet. Innstillingsområde Kv 0,01-0,58 ved 2k P-bånd. Kvs = 0,85 Innsatsen er egnet for termostater med M28 x 1,5 gjenge tilpasset Evosense termostat eller lignende, Radiator anslutning M22,1,5.
Thermopanel V4 radiator er utstyrt med sveiset skjult ventilarrangement med både bunn- og sidetilkobling. Ventilhuset har forhåndsmontert MMA-innsatstype TIF som kan forrinstillet. Innstillingsområde Kv 0,01-0,58 ved 2k P-bånd. Kvs = 0,85 Innsatsen er egnet for termostater med M28 x 1,5 gjenge tilpasset Evosense termostat eller lignende, Radiator anslutning M22,1,5.
Thermopanel V4 Plan panelradiator med integrert ventilsystem, type V4. Leveres med sideplater og topprist. Radiatoren leveres komplett med konsoller, lufteskrue, 1/2" plugg og MMA TIF-innsats til termostatventil.
PTB.1 radiatorer PTB.11 panelradiatorer Thermopanel type TP Plan Fabrikat Thermopanel type TP V4 leveres med skjult, integrert kobling for kobling under eller på siden, M22-kobling C/C 40 mm (svensk standard). Radiatoren leveres med flat front og fabrikkmontert TP TIF manipulasjonssikkert ventilsett. Hvit RAL 9016. Leveres med lufteventil, bunnplugg, sideplater, topprist og Monclac veggkonsoller. Kommer i beskyttende emballasje med frontbeskyttelse som fjernes ved avsluttende rengjøring. TPF XX-HLL Effektgruppe høyde, lengde (dm) Supplerende tekst • Leveres med TP Rak 4 • Leveres med TP-Flex kobling • Leveres med Quattro fordelerrør • Leveres med M30 design termostat Panelradiator tilbehør • Gulvstativ • Låsebøyler for offentlige bygninger • ThermoAir luftinntak • Håndklestang
Purmo Group Norge AB gir 10-års garanti på radiatorene fra leveringsdatoen (2-års garanti på elektroniske deler). Garantien dekker material- og produksjonsfeil. I stedet for feil produkt, leverer vi et lignende eller lignende produkt uten ekstra kostnad. Les mer under Garantibetingelser.
